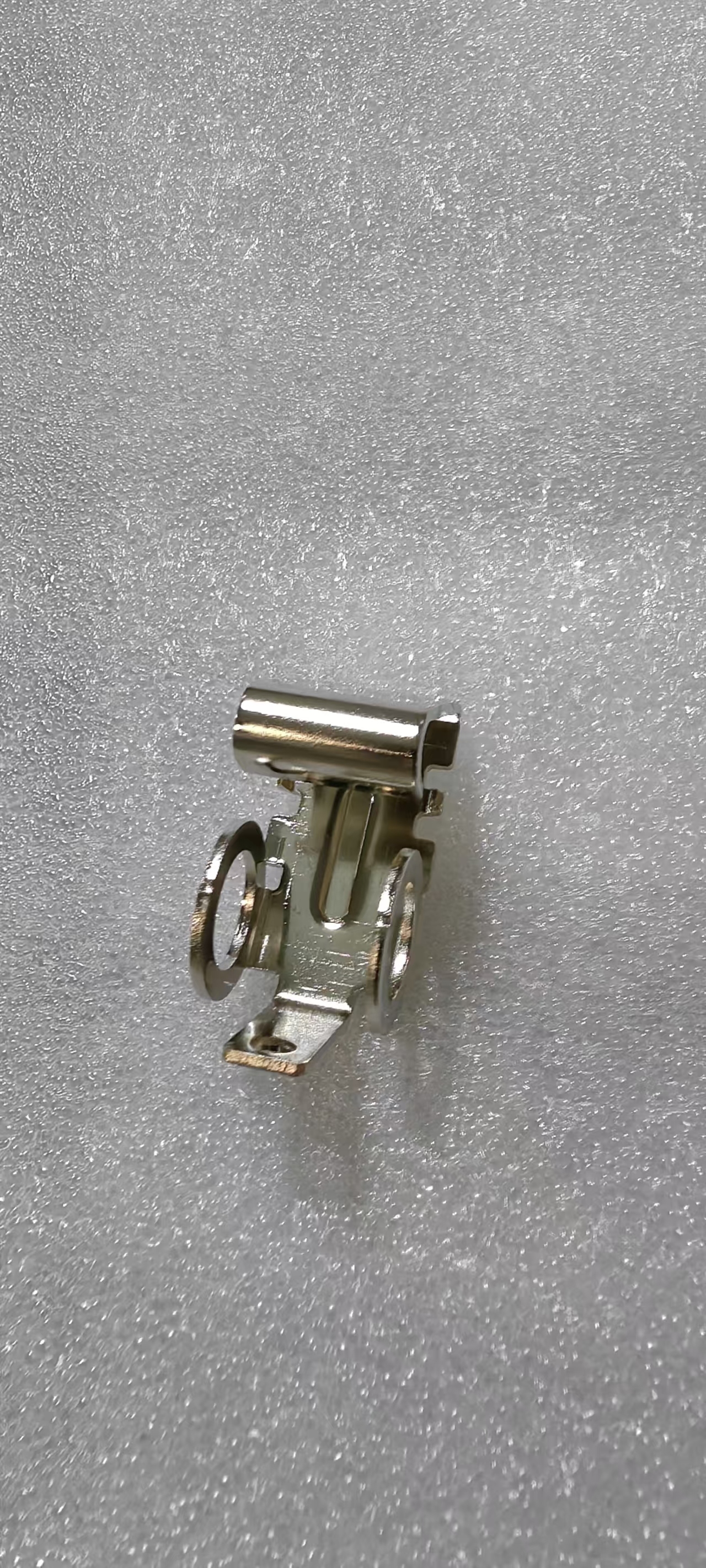

Συναρμολόγηση βραχίονα σφράγισης από ανοξείδωτο ατσάλι κατηγορίας αυτοκινήτου Συγκόλληση με βαθύ σχέδιο Συγκόλληση προσαρμοσμένου OEM Εξάρτημα SUS304 Υλικό

Αυτό το συγκρότημα βραχίονα σφράγισης από ανοξείδωτο χάλυβα κατηγορίας αυτοκινήτου έχει σχεδιαστεί για απαιτητικές δομικές εφαρμογές οχημάτων που απαιτούν αντοχή στη διάβρωση, μηχανική αντοχή και σταθερή ποιότητα υπό συνθήκες παραγωγής μεγάλου όγκου. Κατασκευασμένα από ωστενιτικό ανοξείδωτο χάλυβα SUS304 (AISI 304) μέσω ενός συνδυασμού διεργασιών βαθιάς έλξης, σφράγισης ακριβείας και ρομποτικής συγκόλλησης, αυτά τα συγκροτήματα βραχίονα προσφέρουν εξαιρετική ανθεκτικότητα σε δοκιμές ουδέτερου ψεκασμού αλατιού 1.000+ ωρών χωρίς διάτρηση ή δομική υποβάθμιση. Οι εγκαταστάσεις παραγωγής μας με πιστοποίηση IATF 16949:2016 λειτουργούν 30+ μηχανικές και υδραυλικές πρέσες που κυμαίνονται από 45T έως 400T, με εσωτερικές δυνατότητες σχεδιασμού και κατασκευής εργαλείων που υποστηρίζουν την ταχεία ανάπτυξη πρωτοτύπων μέσω σειριακής παραγωγής πλήρους κλίμακας. Κάθε συγκρότημα βραχίονα υποβάλλεται σε επαλήθευση διαστάσεων 100% χρησιμοποιώντας μηχανές μέτρησης συντεταγμένων (CMM) και τρισδιάστατη σάρωση, με πλήρη πακέτα τεκμηρίωσης Επιπέδου 3 PPAP διαθέσιμα για πιστοποίηση αλυσίδας εφοδιασμού Tier-1 και OEM. Με περισσότερα από 15 χρόνια εμπειρίας στην εξυπηρέτηση παγκόσμιων κατασκευαστών αυτοκινήτων σε Ευρώπη, Βόρεια Αμερική και Ιαπωνία, καταλαβαίνουμε ότι η αξιοπιστία του βραχίονα δεν αφορά μόνο την ακρίβεια διαστάσεων, αλλά τη σταθερότητα της διαδικασίας, την ιχνηλασιμότητα του υλικού και τη συνέπεια έγκαιρης παράδοσης που μετρώνται σε ποσοστά ελαττωμάτων PPM και όχι σε ποσοστιαίες μονάδες.

• Βαθιά σχεδίαση και ενσωμάτωση προοδευτικής σφράγισης:Ο συνδυασμός της ικανότητας βαθιάς σχεδίασης και προοδευτικής σφράγισης επιτρέπει τον σχηματισμό σύνθετων τρισδιάστατων γεωμετριών βραχίονα με βάθη έλξης έως και 200 ​​mm σε μια ενιαία συνεχή διαδικασία. Το στάδιο βαθιάς σχεδίασης σχηματίζει την κύρια γεωμετρία του κυπέλλου ή του κελύφους, ενώ οι προοδευτικοί σταθμοί προσθέτουν τρυπήματα, γλωττίδες, φλάντζες και χαρακτηριστικά στερέωσης. Αυτή η ολοκληρωμένη προσέγγιση εξαλείφει τον δευτερεύοντα χειρισμό, μειώνει τη συσσωρευμένη ανοχή και επιτυγχάνει σταθερή κατανομή πάχους τοιχώματος σε όλο το τραβηγμένο τμήμα του βραχίονα.
• Επιλογή υλικού κατηγορίας αυτοκινήτου και ιχνηλασιμότητα:Ο ανοξείδωτος χάλυβας SUS304 προσφέρει βέλτιστο συνδυασμό μορφοποίησης για εργασίες βαθιάς έλξης (38-45% επιμήκυνση), αντοχή διαρροής (ελάχιστη 205 MPa) για δομικές απαιτήσεις φέρουσας αντοχής και περιεκτικότητα 18% σε χρώμιο για ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα κάτω από το αμάξωμα και στο χώρο του κινητήρα. Η πλήρης ιχνηλασιμότητα υλικού από τον αριθμό θερμότητας του μύλου έως τον κωδικό παρτίδας τελικής συναρμολόγησης διατηρείται στο σύστημα ERP μας, με πιστοποιητικά δοκιμών μύλου και αναφορές ανάλυσης σύνθεσης που παρέχονται με κάθε αποστολή. Διατίθενται εναλλακτικές ποιότητες, όπως SUS301 για εφαρμογές με υψηλότερο ελατήριο, SUS316L για περιβάλλοντα πλούσιο σε χλώριο και SUS430 για ευαίσθητα στο κόστος μη δομικά στηρίγματα, κατόπιν αιτήματος.
• Ρομποτική συγκόλληση και ενσωμάτωση συναρμολόγησης:Οι ρομποτικές κυψέλες συγκόλλησης έξι αξόνων εκτελούν εργασίες συγκόλλησης σημειακής ακρίβειας, συγκόλλησης προβολής και συγκόλλησης MIG για να ενσωματώσουν πολλαπλά σφραγισμένα εξαρτήματα σε έτοιμα προς εγκατάσταση συγκροτήματα βραχίονα. Η τοποθέτηση παξιμαδιών και μπουλονιών, η τοποθέτηση πρεσαρίσματος δακτυλίου και η εγκατάσταση ένθετου με σπείρωμα ολοκληρώνονται εν σειρά, παρέχοντας ένα πλήρως συναρμολογημένο στήριγμα που δεν απαιτεί δευτερεύουσες εργασίες στη μονάδα συναρμολόγησης του οχήματος. Η ποιότητα της συγκόλλησης επαληθεύεται μέσω ανάλυσης καταστροφικής διατομής, δοκιμής αποφλοίωσης και μη καταστροφικής επιθεώρησης υπερήχων σε βάση στατιστικής δειγματοληψίας σύμφωνα με τις απαιτήσεις του IATF 16949.
• Προηγμένες επιλογές επεξεργασίας επιφάνειας:Οι επεξεργασίες επιφανειών μετά τη συγκόλληση περιλαμβάνουν παθητικοποίηση νιτρικού οξέος ανά ASTM A967 για ενίσχυση του φυσικού φράγματος διάβρωσης οξειδίου του χρωμίου, ηλεκτροστίλβωση για επίτευξη φινιρίσματος επιφάνειας Ra 0,4μm για απαιτήσεις καλλυντικών ή καθαριότητας και επίστρωση σκόνης ή ηλεκτροφορητική επίστρωση (E-coat) για πρόσθετη προστασία από τη διάβρωση σε περιβάλλοντα με σοβαρά προβλήματα. Η δοκιμή ψεκασμού αλατιού ανά ASTM B117 εκτελείται σε κάθε παρτίδα παραγωγής για την επαλήθευση της ακεραιότητας της επίστρωσης, με τυπική διάρκεια δοκιμής 240-1.000 ωρών ανάλογα με τις απαιτήσεις των προδιαγραφών του πελάτη.
• Ολοκληρωμένο Σύστημα Διαχείρισης Ποιότητας:Το πιστοποιημένο με IATF 16949 σύστημα ποιότητας μας ενσωματώνει προηγμένο σχεδιασμό ποιότητας προϊόντος (APQP), διαδικασία έγκρισης τμημάτων παραγωγής (PPAP) έως Επίπεδο 3, ανάλυση τρόπου και επιπτώσεων αστοχίας (FMEA), στατιστικό έλεγχο διαδικασίας (SPC) με παρακολούθηση Cpk σε όλα τα κρίσιμα χαρακτηριστικά και ανάλυση συστημάτων μέτρησης (MSA) για όλο τον εξοπλισμό επιθεώρησης. Η ετήσια επιθεώρηση διάταξης, οι έλεγχοι διεργασιών και οι έλεγχοι προϊόντων πραγματοποιούνται σύμφωνα με τις απαιτήσεις του πελάτη, με πλήρη πακέτα τεκμηρίωσης που διατηρούνται για τη διάρκεια ζωής κάθε προγράμματος βραχίονα.
• Ευέλικτη Επεκτασιμότητα Παραγωγής:Από πρωτότυπα 100 τεμαχίων και δείγματα προπαραγωγής με χρήση μαλακών εργαλείων έως 500.000+ ετήσιους όγκους παραγωγής τεμαχίων με πλήρως σκληρυμένες προοδευτικές μήτρες και αυτοματοποιημένα συστήματα μεταφοράς, η υποδομή κατασκευής μας κλιμακώνει με τις απαιτήσεις του προγράμματος σας. Τα συστήματα καλουπιών γρήγορης αλλαγής επιτρέπουν την εναλλαγή SMED (Single-minute Exchange of Die) σε λιγότερο από 15 λεπτά, υποστηρίζοντας την ευελιξία παραγωγής μικτού μοντέλου που απαιτείται από τις σύγχρονες αλυσίδες εφοδιασμού JIT και JIS για αυτοκίνητα.

Τα συγκροτήματα βραχίονα σφράγισης από ανοξείδωτο χάλυβα αυτοκινήτων εξυπηρετούν κρίσιμες δομικές λειτουργίες, λειτουργίες τοποθέτησης και ενίσχυσης σε πολλά συστήματα οχημάτων. Σε εφαρμογές πλαισίου, συμπεριλαμβανομένων των στηριγμάτων ανάρτησης, των βραχιόνων ενίσχυσης του υποπλαισίου και των στηριγμάτων του συστήματος διεύθυνσης, ο συνδυασμός υψηλής αντοχής και αντίστασης στη διάβρωση εξασφαλίζει μακροπρόθεσμη δομική ακεραιότητα υπό δυναμική φόρτωση και έκθεση σε αλάτι στο δρόμο. Εφαρμογές στο χώρο του κινητήρα, όπως βραχίονες στήριξης εναλλάκτη, βραχίονες συμπιεστή A/C και πλάκες στήριξης ECU απαιτούν αντίσταση θερμοκρασίας έως και 800°C σε γειτονικές θέσεις εξάτμισης, κάτι που παρέχει αξιόπιστα ο ανοξείδωτος χάλυβας SUS304. Τα στηρίγματα της δομής του αμαξώματος, συμπεριλαμβανομένων των ενισχύσεων μεντεσέδων πόρτας, των ενισχύσεων με κολόνα Β και των σημείων στερέωσης της σχάρας οροφής, επωφελούνται από τα χαρακτηριστικά μορφοποίησης που επιτρέπουν περίπλοκες τρισδιάστατες γεωμετρίες με ελάχιστη οπή ελατηρίου. Οι εφαρμογές ηλεκτρικών οχημάτων αντιπροσωπεύουν ένα αναπτυσσόμενο τμήμα, με βραχίονες στήριξης πακέτων μπαταριών, βραχίονες περιβλήματος ηλεκτρονικών ισχύος και συστήματα θερμικής διαχείρισης που απαιτούν τις μη μαγνητικές ιδιότητες και τα χαρακτηριστικά ηλεκτρικής απομόνωσης των ποιοτήτων ωστενιτικού ανοξείδωτου χάλυβα. Οι βραχίονες κρεμάστρας του συστήματος εξάτμισης και οι βραχίονες στήριξης θερμικής θωράκισης αξιοποιούν την αντίσταση στην οξείδωση σε υψηλή θερμοκρασία που διακρίνει τον ανοξείδωτο χάλυβα από τις εναλλακτικές λύσεις από ανθρακούχο χάλυβα σε θερμικά περιβάλλοντα κάτω από το αμάξωμα.

Όλα τα συγκροτήματα βραχίονα αυτοκινήτου είναι συσκευασμένα σε ειδικά σχεδιασμένα χωριστά κυματοειδές χαρτοκιβώτια με αφρώδες ή χυτό ένθετα πολτού για την αποφυγή ζημιών από την επαφή εξαρτήματος κατά τη μεταφορά. Τα χαρτοκιβώτια παλετοποιούνται σε υποκαπνισμένες ξύλινες παλέτες συμβατές με ISPM-15 με ελαστικό περιτύλιγμα και προστατευτικά άκρων. Επιστρεφόμενες λύσεις συσκευασίας, συμπεριλαμβανομένων των προσαρμοσμένων σχάρων και πτυσσόμενων πλαστικών δοχείων είναι διαθέσιμες για μακροπρόθεσμα προγράμματα παραγωγής για τη μείωση των απορριμμάτων συσκευασίας και του κόστους εφοδιαστικής ανά μονάδα. Κάθε αποστολή περιλαμβάνει ένα πλήρες πακέτο τεκμηρίωσης που περιλαμβάνει πιστοποιήσεις υλικού με ιχνηλασιμότητα θερμικού αριθμού, εκθέσεις επιθεώρησης διαστάσεων, αρχεία ποιότητας συγκόλλησης, πιστοποιητικά επιφανειακής επεξεργασίας και Πιστοποιητικό συμμόρφωσης. Η επισήμανση γραμμικού κώδικα ή κωδικού QR με τον αριθμό ανταλλακτικού πελάτη, τον αριθμό παρτίδας και την ποσότητα επιτρέπει την απρόσκοπτη λήψη και διαχείριση αποθέματος στις εγκαταστάσεις πελατών. Ο τυπικός χρόνος παράδοσης παραγωγής είναι 15-25 εργάσιμες ημέρες από την έκδοση της παραγγελίας, με διαθέσιμες επιλογές έκτακτης ανάγκης για κρίσιμες καταστάσεις εφοδιασμού.
