Τερματικό ηλεκτρονικού συνδετήρα Προοδευτικό πεδίο υψηλής ταχύτητας Τυπώματος OEM Custom ±0.02mm Tolerance

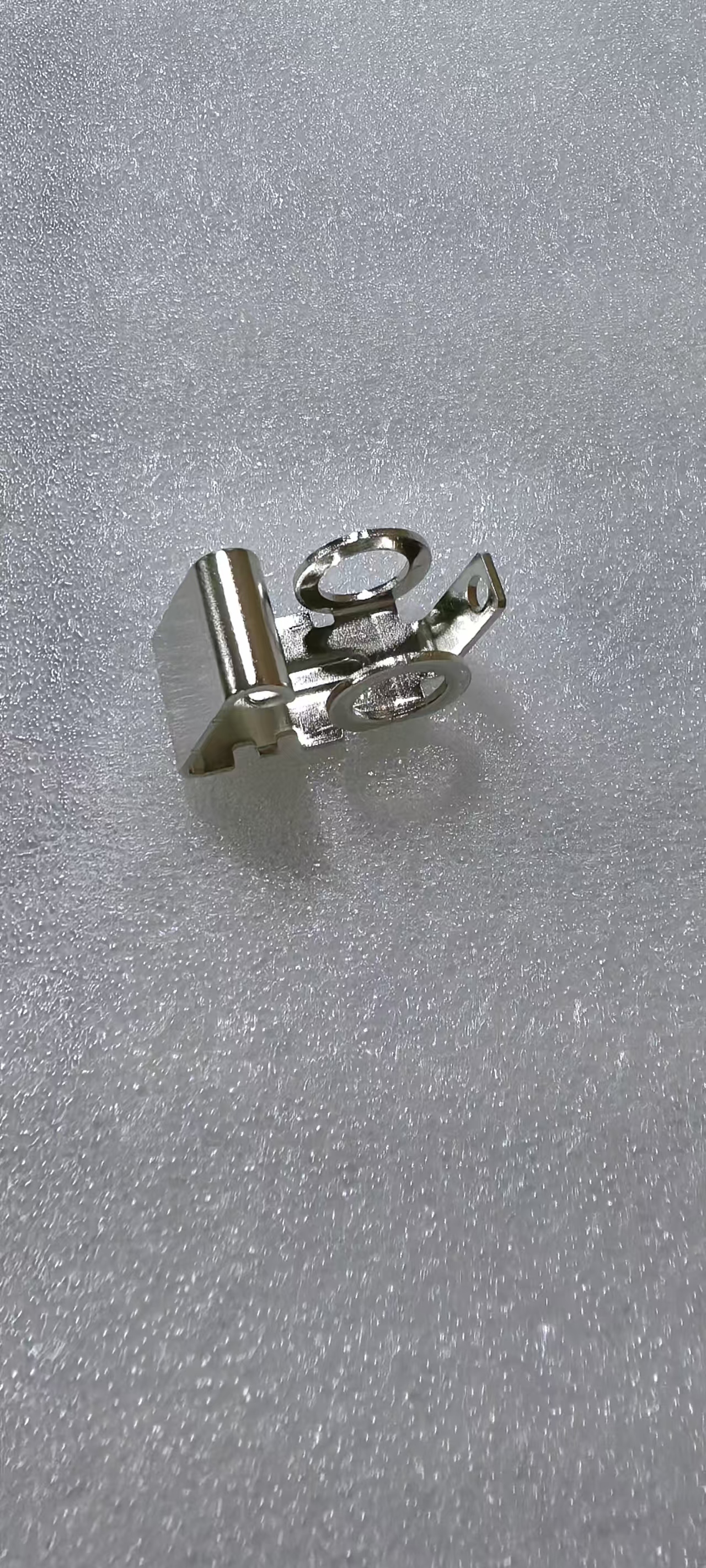

Αυτό το τερματικό ηλεκτρονικής σύνδεσης με σφράγιση ορείχαλκου ακριβείας κατασκευάζεται χρησιμοποιώντας προηγμένη τεχνολογία προοδευτικής σφράγισης με καλούπι, παρέχοντας εξαιρετική ακρίβεια και επαναληψιμότητα για εφαρμογές ηλεκτρονικής διασύνδεσης μεγάλου όγκου. Κατασκευασμένοι από υλικό λωρίδας ορείχαλκου C2600/H65, αυτοί οι σταμπωτοί ακροδέκτες επιτυγχάνουν ανοχή διαστάσεων ±0,02 mm σε ταχύτητες σφράγισης έως και 400 πινελιές ανά λεπτό. Η προσέγγιση προοδευτικής μήτρας ενσωματώνει τις λειτουργίες διάτρησης, κάμψης, διαμόρφωσης και κοπής σε μια ενιαία συνεχή διαδικασία, εξαλείφοντας τον δευτερεύοντα χειρισμό και διασφαλίζοντας σταθερή ποιότητα σε εκατομμύρια τεμάχια. Οι εγκαταστάσεις μας λειτουργούν 30+ πρέσες ακριβείας υψηλής ταχύτητας που κυμαίνονται από 25T έως 160T χωρητικότητας, με συστήματα επιθεώρησης όρασης που παρακολουθούν κρίσιμες διαστάσεις σε πραγματικό χρόνο κατά την παραγωγή. Κάθε παρτίδα παραγωγής υποβάλλεται σε στατιστικό έλεγχο διαδικασίας με Cpk ≥1,33 σε όλα τα κρίσιμα προς την ποιότητα χαρακτηριστικά. Ως κορυφαίος κατασκευαστής σφραγίδων μετάλλων OEM με πάνω από 15 χρόνια εμπειρίας στην εξυπηρέτηση παγκόσμιων εμπορικών σημάτων ηλεκτρονικών ειδών, κατανοούμε ότι η αξιοπιστία του τερματικού συνδέσμου επηρεάζει άμεσα την απόδοση του τελικού προϊόντος σε κρίσιμες για την αποστολή εφαρμογές, συμπεριλαμβανομένων των ECU αυτοκινήτων, συστημάτων βιομηχανικού ελέγχου και ηλεκτρονικών ειδών ευρείας κατανάλωσης.

• Προοδευτική στάμπα υψηλής ταχύτητας μήτρας:Οι προοδευτικές μήτρες πολλαπλών σταθμών ενσωματώνουν το τρύπημα, τη διαμόρφωση, την κάμψη και το κόψιμο σε μία συνεχή τροφοδοσία λωρίδων, επιτυγχάνοντας ρυθμούς παραγωγής έως και 400 SPM διατηρώντας παράλληλα τη συνοχή των διαστάσεων. Ο προοδευτικός σχεδιασμός του καλουπιού εξαλείφει τον χειρισμό εξαρτημάτων μεταξύ των σταδίων, μειώνοντας το κόστος εργασίας και τον κίνδυνο ποιότητας που σχετίζεται με τις χειροκίνητες λειτουργίες μεταφοράς.
• Επιλογή υλικού από ορείχαλκο ακριβείας:Ο ορείχαλκος φυσιγγίων C2600 (70% Cu, 30% Zn) παρέχει βέλτιστο συνδυασμό ηλεκτρικής αγωγιμότητας σε 28% IACS, εξαιρετική μορφοποίηση για περίπλοκες γεωμετρίες κάμψης και ιδιότητες ελατηρίου κατάλληλες για συγκράτηση επαφής. Διατίθενται εναλλακτικές ποιότητες όπως ο ορείχαλκος ελεύθερης κοπής C3604, ο κίτρινος ορείχαλκος C2680 και ο μπρούτζος φωσφόρου C5191 για συγκεκριμένες απαιτήσεις αγωγιμότητας και δύναμης ελατηρίου.
• Επιμετάλλωση και φινίρισμα επιφανειών:Οι εσωτερικές δυνατότητες ηλεκτρολυτικής επιμετάλλωσης καλύπτουν την επικάλυψη κασσίτερου για δυνατότητα συγκόλλησης, την επιλεκτική επίστρωση χρυσού για επαφές σήματος υψηλής αξιοπιστίας, την επάργυρη για εφαρμογές συνδετήρων ισχύος και την υποπλάκα από νικέλιο για το φράγμα διάβρωσης. Η τεχνολογία επιλεκτικής επιμετάλλωσης εφαρμόζει πολύτιμα μέταλλα μόνο σε λειτουργικές περιοχές επαφής, μειώνοντας το κόστος υλικού έως και 60% σε σύγκριση με την επιμετάλλωση ολόκληρου του σώματος.
• Διασφάλιση ποιότητας μηδενικού ελαττώματος:Η 100% αυτοματοποιημένη οπτική επιθεώρηση στην έξοδο της πρέσας επαληθεύει την ακρίβεια διαστάσεων, τα ελαττώματα της επιφάνειας, την κάλυψη επιμετάλλωσης και την ομοεπίπεδη επιφάνεια. Κάθε αποστολή περιλαμβάνει λεπτομερή αναφορά επιθεώρησης με μετρήσεις CMM, πιστοποιήσεις υλικών και μετρήσεις XRF πάχους επιμετάλλωσης. Το πακέτο τεκμηρίωσης PPAP Level 3 είναι διαθέσιμο για πελάτες κατηγορίας αυτοκινήτων.
• Ολοκληρωμένη υπηρεσία εργαλείων:Η εσωτερική αίθουσα εργαλείων με CNC EDM, κοπή με σύρμα, λείανση επιφανειών και κέντρα κατεργασίας CNC σχεδιάζει και κατασκευάζει προοδευτικές μήτρες από υλικά SKD11, DC53 και καρβιδίου. Η διάρκεια ζωής του καλουπιού κυμαίνεται από 1 εκατομμύριο έως 5 εκατομμύρια λήψεις ανάλογα με το πάχος και την πολυπλοκότητα του υλικού. Τα προγράμματα προληπτικής συντήρησης και το απόθεμα ανταλλακτικών ένθετων διασφαλίζουν την αδιάλειπτη συνέχεια της παραγωγής.
• Τεχνική Υποστήριξη Ειδικής Εφαρμογής:Η ομάδα μηχανικών DFM μας παρέχει δωρεάν ανασκόπηση σχεδίασης, συμπεριλαμβανομένης της προσομοίωσης της δύναμης του ελατηρίου, του υπολογισμού της κανονικής δύναμης επαφής, της ανάλυσης της δύναμης εισαγωγής/εξαγωγής και της αξιολόγησης μορφοποίησης σφράγισης. Βελτιστοποιούμε τις γεωμετρίες των τερματικών για να μειώσουμε τη χρήση υλικού και να ελαχιστοποιήσουμε τα σκραπ, επιτυγχάνοντας συνήθως 15-30% εξοικονόμηση υλικών μέσω της βελτιστοποίησης ένθεσης.
• Ευέλικτα μεγέθη παρτίδας κατασκευής:Από τις εκδόσεις πρωτότυπου 1.000 τεμαχίων με χρήση μαλακών εργαλείων έως 500.000+ όγκους μηνιαίας παραγωγής τεμαχίων με σκληρυμένες προοδευτικές μήτρες, το σύστημα κατασκευής μας προσαρμόζεται στις απαιτήσεις του κύκλου ζωής του έργου σας χωρίς ελάχιστους περιορισμούς παραγγελίας.

Αυτά τα τερματικά σύνδεσης με σφραγίδα ορείχαλκου ακριβείας εξυπηρετούν διάφορες εφαρμογές ηλεκτρονικής διασύνδεσης σε πολλές βιομηχανίες. Στους συνδέσμους πλακέτας πλακέτας και καλωδίου σε πλακέτα PCB, οι ακροδέκτες παρέχουν αξιόπιστη ηλεκτρική επαφή με δυνάμεις εισαγωγής βελτιστοποιημένες τόσο για την ακεραιότητα του σήματος όσο και για την εργονομία της συναρμολόγησης. Οι ηλεκτρονικές εφαρμογές αυτοκινήτων, συμπεριλαμβανομένων των υποδοχών ECU, των διεπαφών αισθητήρων και των ακροδεκτών καλωδίων επωφελούνται από το συνδυασμό ηλεκτρικής αγωγιμότητας, μηχανικής συγκράτησης ελατηρίου και περιβαλλοντικής αντοχής που παρέχεται από επιλεκτική επίστρωση χρυσού ή κασσίτερου. Τα βιομηχανικά συστήματα ελέγχου, οι μονάδες διανομής ισχύος και ο εξοπλισμός έξυπνου δικτύου χρησιμοποιούν αυτούς τους τερματικούς σταθμούς για συνδέσεις ζυγών υψηλού ρεύματος όπου η σταθερή αντίσταση επαφής είναι απαραίτητη για τη θερμική διαχείριση. Τα ηλεκτρονικά είδη ευρείας κατανάλωσης, όπως smartphone, tablet και φορητές συσκευές απαιτούν εξαιρετικά μικροσκοπικά σφραγισμένα τερματικά με ύψος έως και 0,5 mm, τα οποία η τεχνολογία προοδευτικής μήτρας ακριβείας μας προσφέρει αξιόπιστα. Ο εξοπλισμός τηλεπικοινωνιακής υποδομής, συμπεριλαμβανομένων των συνδέσεων σταθμού βάσης, των μονάδων ραδιοσυχνοτήτων και των πομποδεκτών οπτικών ινών απαιτεί τερματικά με στάμπα με αυστηρό έλεγχο συνεπίπεδης για τις διαδικασίες συναρμολόγησης στην επιφάνεια.

Όλοι οι ακροδέκτες σύνδεσης με σφραγίδα ορείχαλκου συσκευάζονται σε αντιστατικές σακούλες πολυαιθυλενίου με ξηραντικό, τοποθετούνται σε κουτιά από κυματοειδές χαρτόνι ποιότητας εξαγωγής και στερεώνονται σε παλέτες με υποκαπνισμό από ξύλο για θαλάσσια ή αεροπορική αποστολή. Η συσκευασία καρούλι για αυτοματοποιημένη συναρμολόγηση με επιλογή και τοποθέτηση διατίθεται με προσαρμοσμένες προδιαγραφές ταινίας μεταφοράς. Κάθε αποστολή περιλαμβάνει ένα πλήρες πακέτο τεκμηρίωσης που περιλαμβάνει πιστοποιητικά δοκιμής μύλου υλικού, εκθέσεις επιθεώρησης διαστάσεων, μετρήσεις πάχους επιμετάλλωσης XRF και Πιστοποιητικό συμμόρφωσης. Το πιστοποιημένο κατά ISO 9001:2015 σύστημα διαχείρισης ποιότητας διασφαλίζει την πλήρη ιχνηλασιμότητα από τον αριθμό θερμότητας της πρώτης ύλης μέχρι τον κωδικό παρτίδας τελικού προϊόντος. Επιθεώρηση SGS τρίτου μέρους, πιστοποιητικά συμμόρφωσης RoHS και REACH παρέχονται κατόπιν αιτήματος. Ο τυπικός χρόνος παράδοσης για τα δείγματα του πρώτου προϊόντος είναι 7-10 εργάσιμες ημέρες, με τις παραγγελίες παραγωγής να αποστέλλονται εντός 15-25 εργάσιμων ημερών ανάλογα με την ποσότητα και την κατάσταση εργαλείων.
